SYGR高壓固態軟起動器工作原理

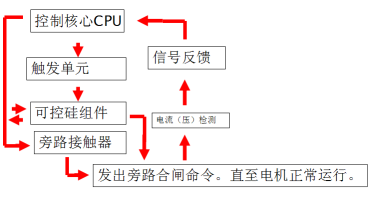

SYGR系列的控制是微處理器 CPU。微處理器對 SCR 進行相角觸發控制以降低加在電機上的電壓,然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩,直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流,減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊,以延長設備的使用壽命,減少故障和停機檢測時間。
a.高壓固態軟起動方式
1、全壓起動
2、電壓突跳啟動(針對重負載)
2、電壓斜坡起動
3、限流起動
4、軟停車功能
b.高壓固態軟起特性(一)
高壓晶閘管(閥組件):可控硅是無觸點的電子器件,不同于其他類型的產品需經常維護液體和部件等,把機械壽命變?yōu)殡娮釉褂脡勖?,連續運行數年也停機維護。每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求,選擇可控硅串聯的數量不同,6KV系統用18只可控硅,1KV系統用3只可控硅,并且每組SCR組件都裝有單過電壓保護單元及均壓單元。
c.產品的特性(二)
觸發系統:采用強觸發脈沖電路,觸發的一致性和性;的光纖傳輸,實現高壓晶閘管的觸發檢測與低壓控制回路之間的。
d.產品的特性(三)
32位ARM 核微控制器執行控制、LCD 液晶\觸摸屏顯示,可顯示三相電壓、電流,故障信息、運行狀態等 ;具有 RS-485 通訊接口,機或集中控制進行通信。
e.產品的特性(四)
(1) SYGR整體結構被劃分為 3 個相互緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關 部件等組成的高壓回路;由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元;由系統控制與顯示部件構成的系統控制和人機交互單元;3 個單元之間相互緣,做到高、低壓之間的。
(2)電源電纜可以從機柜的頂部或底部位置進入,在柜體內留有的空間以便于接電源進線、電機電纜從機柜的底部位置進入允許適當?shù)剡M行彎曲。
(3)在柜體中應用密封處理, 減少對機器的污染,布局合理。的數字觸發系統將低壓控制通過光纖連接到高壓部分,便捷的維修設計允許各相模塊可以單進行換。為運行安全起見,高壓部分和低壓部分完全開來.
(4)SYGR 安裝電磁閉鎖裝置,在帶電情況下誤入高壓裝置內。
f.產品的特性(五)
裝置裝有可直接起動電機的真空接觸器,如果 SYGR 出現故障,可利用真空接觸器直接起動電機,以生產的連續性。
完善的保護功能
a)、電機過載保護 b)、轉子堵轉保護
c)、電機欠載保護 d)、可控硅短路保護
e)、序保護 f)、大電流保護
g)、逆向保護 h)、相序保護
I )、三相電流不平衡保護
k)、電機缺相保護 i)、可控硅溫度保護
M)、電機過壓保護 n)、電機起動過頻保護
O)、門禁連鎖保護
高壓固態軟起應用范圍
SYGR應用于:電力系統;機械制造;水泥生產;冶金;礦山;造紙;化工;水處理……等行業。
高壓固態軟起實物介紹
