SYGR系列高壓固態軟起動器控制系統組成部分以及結構
4、控制系統
SYGR系列高壓固態軟起動器控制系統由微控制器、脈沖放大、取能觸發三部分組成。
1） 微控制器部分
微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。
顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M行參數設置及顯示。
2） 脈沖放大部分
脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣。
3） 取能觸發部分
脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣。

圖1.2  控制系統框圖
5、結構設計
SYGR系列高壓固態軟起動裝置設計為柜式結構。柜體框架為50角鋼焊接而成，堅固牢靠。柜體設計為柜底進出線方式，在投入運行前，需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電動機之間即可。具體電氣一次方案圖見圖1.3。

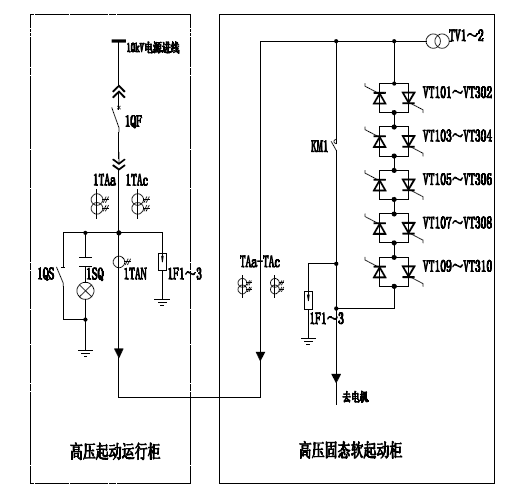

圖1.3 高壓固態軟起動裝置一次方案圖
SYGR系列高壓固態軟起動裝置主要一次器件包括：真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互感器、高壓電壓互感器、軟起動控制器、電源模塊等。啟動裝置內部結構簡單，各部分模塊化，維護檢修簡單方便。器件在柜內的布置圖見圖1.4。
SYGR系列高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。

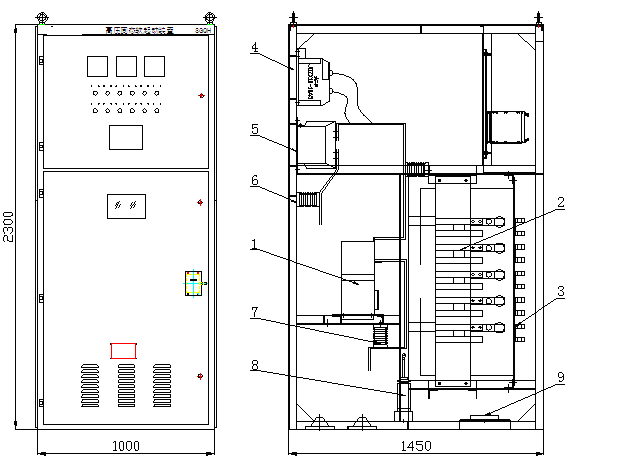

圖1.4  固態軟起動裝置內部布置圖
1、真空接觸器 2、晶閘管模塊 3、取能模塊 4、電壓互感器 5、電流互感器
6、傳感器  7、緣子  8、過電壓保護器  9、電源模塊
