1kv高壓軟起動柜廠家簡述1kv高壓軟起動的操作方法



1kv高壓軟起動柜從電機類型上可分為繞線式電動機高壓軟起動柜，鼠籠式電動機高壓軟起動柜和同步電動機高壓軟啟動柜；從啟動方式上1kv高壓軟起動柜又可分為1kv高壓液態軟起動柜和1kv高壓固態軟起動柜。詳詢請咨詢張經理 18162818288 （同號）



湖北雙友電氣大功率電動機設計制造啟動裝置，歡迎來詢：下面著重介紹下1kv高壓固態軟起動柜：

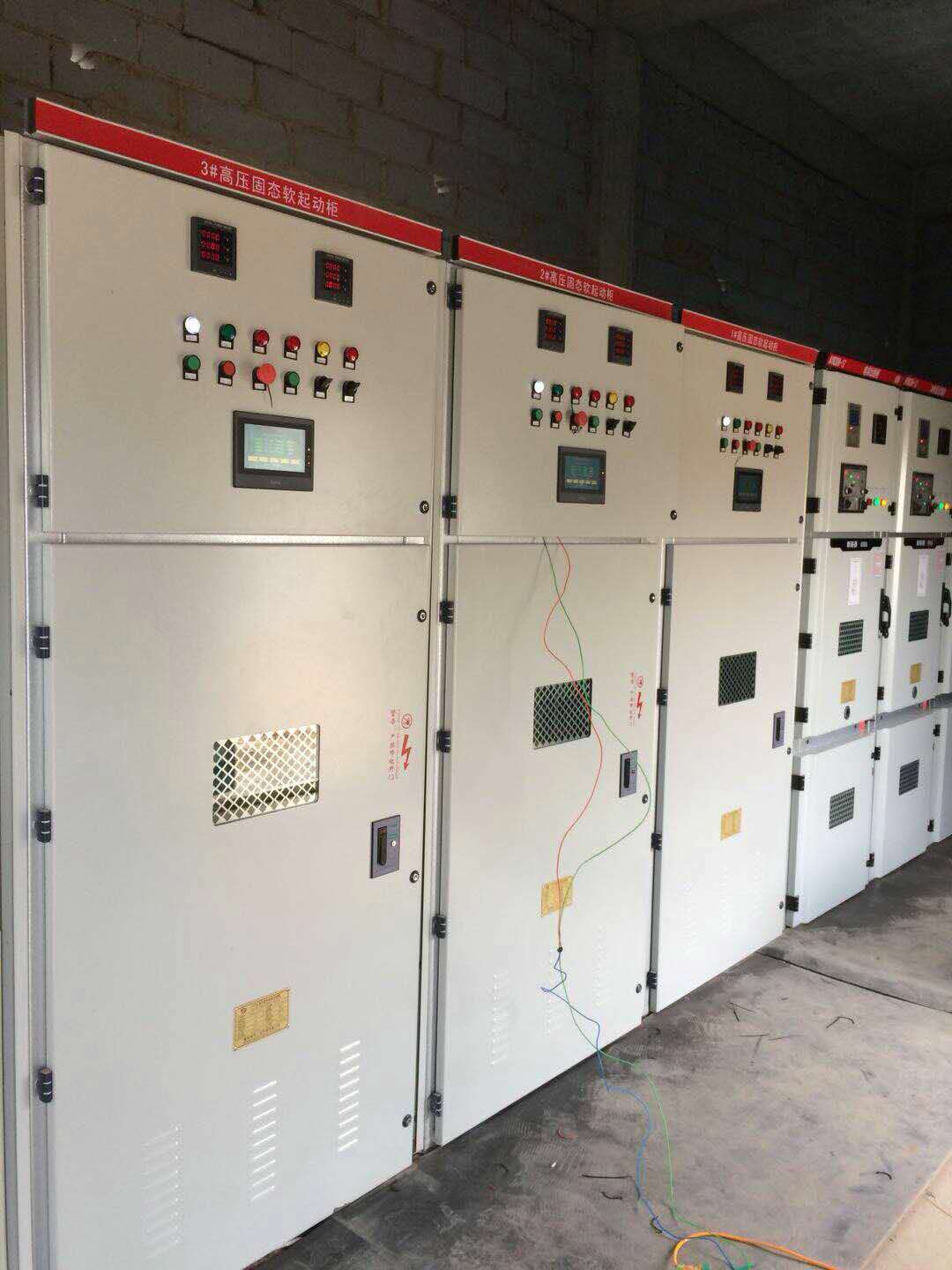

高壓固態軟起動柜起停操作流程







高壓固態軟起動柜有兩種起動方式，一種是軟起方式；另一種是直起方式。其中：直起方式是備用方式，即在軟起動柜出現元件損壞等不能復位的故障，所采用的起動方式。下面給出兩種起動方式的操作步驟，以供參考。



一、軟起方式



1、將柜體面板上的“軟起/直起”旋鈕，旋至軟起位置；若要從高壓固態軟起動柜面板上的“起動”按鈕起動時，則需將“本柜/遠程”旋鈕，旋至本柜位置；若是不從本柜起動，則需將“本柜/遠程”旋鈕，旋至遠程位置。



2、送上控制電源，查看柜體面板上的黃（和諧）色“故障指示”燈狀態，若是亮著，則有故障，



可通過觸摸屏下面，一個“故障查詢（Query fault）”按鈕，進入故障查詢界面，查看故障信息，并通過左上方“復位（Reset）”按鈕復位故障。若是外部輸入故障，則須找到外部故障點，消除外部故障后才能復位成功。再查看一個紅色“旁路合指示”燈狀態，若是亮著，則表示旁路接器KM1處于合位，可直接按紅色蘑菇頭“急停”按鈕，將其分開，然后復位故障。



3、合上前端高壓開關柜的斷路器，送主回路高壓電源。電源送上后，查看高壓固態軟起動柜觸摸屏“Voltage”是否有電壓值，或者查看電壓數顯表與下柜門電磁鎖上的三個小燈是否點亮，若點亮即高壓電已送至本柜。



4、查看柜體面板上的個綠色“備妥指示”燈狀態。若是亮著，則柜體無故障，可以正常起動。若是不亮，則檢查旁路接觸器KM1是否分開，高壓開關柜主電源是否送上。



5、上述步驟準備完畢，則可正常起動，按下“起動”按鈕，電機完成起動。



6、需要停機時，則直接按下停機按鈕，再分開高壓開關柜斷路器，斷開主回路高壓電源。







二、直起方式



1、將柜體面板上的“本柜/遠程”旋鈕，旋至本柜位置；將“軟起/直起”旋鈕，旋至直起位置；按下“直按起動”按鈕，合上旁路接觸器KM1。



2、合上高壓開關柜斷路器，送主回路高壓電源，電機起動完成。



3、需要停機時，直按分開高壓開關柜斷路器，斷路主回路高壓電源，再按按紅色蘑菇頭“急停”按鈕，分開旁路接觸器KM1。











注：起動停機按鈕用常開點。在操作中，按下1S即松開，禁止常按不松。
