地區高原型高壓固態軟起動一體柜

湖北雙友電氣小張向您介紹地區高原型高壓固態軟起動一體柜，我公司根據客戶使用地點的不同，設計不同的高壓固態軟起動一體柜，不同的海拔地區使用不同的高壓固態軟起動一體柜。

下面介紹下地區高原型高壓固態軟起動一體柜：

SYGR高壓固態軟起動一體柜參數

1  產品名稱：高壓固態軟起動一體柜

型號規格：合體柜

外形尺寸及顏色：根據需方要求，柜體顏色由需方提供色板

被控電機參數及負載參數

被控電機額定參數

型 號：       功率56KW,轉速：    定子電壓1KV,定子電流：   功率因數     負載特征：水泵

工作環境及制造標準

工作環境

室內安裝，環境溫度~+4℃；

空氣相對濕度不大于95（空氣相對溫度2℃±5℃）；

海撥不大于1米；

周圍空氣應無腐蝕和破壞緣的氣體，無危險、無導電塵埃；

無劇烈振動和沖擊；

安裝傾斜度不大于5°；

工作電壓在額定電壓的85-11范圍內；

3..1.8 對于出以上環境之工況，須另議。

二.高壓固態軟起動一體柜要求

2.1一般要求

2.1.1、本要求適用湖北雙友電氣成套設備有限公司相關要求。提出了結構、性能、和試驗等方面的要求。

2.1.2、本要求提出的為*低限度的要求，并未對細節作出規定。也未充分引述有關的標準和規范的條文，乙方應提供招標方合本規范書和有關工業標準的產品。

2.1.3、本要求所使用的標準如遇與乙方所執行的標準發生矛盾時，按執行。

2.1.4、在簽訂合同后，如有新的標準、規范和規程則以*新標準為準。

2.1.5、在產品質保期內，因產品質量問題引起的設備故障，由中標單位負全責。

2.2.方案描述

2.2.1系統采用合體柜方案。

2.2.2系統組成：軟起柜柜內包含主真空斷路器，旁路接觸器，高壓電子式，熔斷器，電流互感器，接地開關和軟起單元。

2.3要求

2.3.1高壓固態軟起動一體柜應本項目電動機的起動，采取電流閉環控制自動檢測電機電流，可根據現場要求，預制不同的起動參數，實現*優化的起動，電動機起動3次/小時。

2.3.2 一體化設計，招標方要接入輸入、輸出高壓電力電纜和控制電纜，便可投入運行。設備在出廠前都進行整體設計，并出具測試報告。

2.3.3 軟起動器部件正常安裝、保養和修理時不會受到損傷及造成檢修人員的傷害。

2.3.4  高壓固態軟起動一體柜柜采用空冷，柜體設照明燈和冷凝加熱器，額定電壓為交流22V。

2.3.5軟起動裝置控制信號采用光纖通訊。

2.3.6能設置初始起動電流，提供大的起動轉距，電動機的正常平穩起動。軟起的初始起動電流在2-55范圍內數字可調。

2.3.7起動控制：為了減少負載起動時電動機起動電流對電網造成的沖擊，要求軟起動裝置對電動機實行軟起動以及盡可能減少電動機起動時產生的機械沖擊。根據負載的不同要求，系統的起動設置至少可調用兩套起動/停止方案，并具有脈沖突跳起動功能和泵控制功能可選擇。系統應具有自適應加減速控制功能，能從起動或停止種可能的控制方案中，自動選擇*適合該系統負載的一條曲線。

2.3.8系統提供RS-485通訊接口，MODBUS或PROFIBUS通訊協議，可通過通訊進行起、停、保護等參數設定，查看軟起動運行狀態參數及記錄。并能分別從就地操作盒，控制室人機界面，以及遠程網絡實現對系統進行起，停等常規操作。

2.3.9 1kV固態軟起動器需具有以下可調保護功能，包括：過載，瞬時過電流，欠電流，欠壓/過壓、缺相、相序，反相、不平衡電流、接地、晶閘管短路、軟起動器溫、電機過載、電機堵轉、起動次數過多、起動時、電流失衡，頻率，輔助跳閘A，輔助跳閘B，啟動時，通訊故障，電源/時鐘故障，SCR溫度，接地故障，掉相，掉電源，未檢測到電機.

2.3.1軟起動器控制回路能接入多路開關量輸入點：手動起動、手動停止、急?？刂?、復位及聯鎖停機信號等。軟起動器還能輸出多路開關量：運行信號、故障信號、旁路位置信號等，能將跳閘信號輸出至進線接觸器跳閘。開關量輸入、輸出信號都經過端子外引。

2.3.11為避免調試高壓電機過程中一些人為的誤操作引起意外事故，軟起動器應具備帶低壓電機進行預調試功能。

2.3.12低壓部分的控制組件均安裝在低壓室。工作過程中，不關閉軟起動器就可以打開低壓室門。

2.3.13控制電源：DC22V+-1由招標方提供。

2.3.14二次回路控制采用銅芯導線經過接線端子并有明顯線號標記，線號與二次接線圖一致。柜內控制線用線槽敷設；安裝在兩個不同單元器件之間的連線應經過端子排。

2.3.15軟起動柜高壓柜門內安裝的門控開關的輔助觸點設計于軟起動器控制回路中，避免誤開高壓柜門對人造成傷害，柜門上還設有緊急停車按鈕。軟起動器柜頂部設有壓力釋放裝置（事故泄壓孔）。

2.3.16柜體金屬外殼、屏障和柜門按規定要求進行正確的接地，柜內有接地母排，可連接多個接地端子。在維修狀態下，電機輸出回路部分和電源端，同時接地開關實現的下游部分接地，從而維修時該回路下游的人員和設備的安全。

2.3.17主回路、旁路真空接觸器

真空斷路器，接觸器為電氣自保持式。

真空斷路器，真空接觸器的額定電流應與對應的電動機額定電流匹配。

真空斷路器，真空接觸器應該有較明顯的觸點磨損視覺指示,不需要工具檢查觸點磨損。

真空斷路器，真空瓶和線圈的維護不需要移動真空接觸器。

主回路選用含熔絲抽出式真空斷路器，旁路回路選用固定式真空接觸器.

真空斷路器，接觸器為產品

真空接觸器應有以下額定值

額定電壓：12kV

額定雷擊瞬時耐受電壓：75kV

1分鐘額定電源頻率耐受電壓：28kV

額定頻率：5Hz

額定短時分斷電流：2kA

額定短時接通電流

短時分斷電流（3s）:2kA

工況：持續工作

利用率因數：AC3

保護協調：類型 2

*少運行壽命：額定運行電流下25,次

2.3.18微處理器控制模塊

為能力和塵能力，微處理器控制模塊采用模塊化全封閉盒狀設計，通過標準內置鍵盤可以調整數字參數。

為便于控制器設置、診斷、狀態和，LCD顯示器應有充足信息，并提供中/英文操作界面。

控制器可分別通過LCD顯示屏或通過通訊接口以中文及英文方式提供下列功能：

三相電流(A)

三相電壓(kV)

三相有功功率(KW,HP)

電機功率因數

啟動器的狀態

*后起動的信息（啟動時的*大電流，啟動的時間）

99個記錄，8個跳閘記錄

2.2.19控制器

提供欠電壓/過電壓、電源頻率故障、相序、短接可控硅、電機過載、瞬時過電流、接地故障、欠電流、電流不均衡、電機熱敏電阻、啟動時、失電、通訊時、電池/時鐘故障、輔助跳閘裝置等保護和診斷功能，的電機保護功能在旁路運行時應仍然。

操作面板采用中文界面。

2.3.2為系統的、穩定及安全運行，1kV軟起動裝置需配置同品牌的預測維護模塊（投標文件中需提供樣本）使之減少環境因素、電氣及機械故障對系統遠行的影響。預測維護模塊需具備如下檢測功能：

1）機械故障檢測（包括松動的基座或部件，不平衡，失準，耦合器，軸承，傳輸元件，動力裝置，轉子故障）；

2）電氣故障檢測（包括接線松動，定子，短路，電氣，外部電氣）；

3）電氣參數檢測（包括功率因數，有功功率，無功功率，電壓值(3相，電流值(4相)，電壓不平衡，電流不平衡，頻率)；

4）諧波失真總量檢測：第3, 5, 7, 9, 11, 13諧波.

2.4高壓固態軟起動一體柜執行標準

規格書提出*低限度的要求，設備及材料的設計和制造應遵循相應的中國標準（GB）和IEC標準。只有當無相應的中國標準時，才能采用標準。

 主要的標準及規范如下（但不限于此）：

 IEC-61《電磁兼容性(EMC)》

IEC-6747《半導體器件》

IEC-6191《半導體器件的機械標準化》

IEC-6148《半導體器件和集成微電子電路的字母號》

IEC-6147《半導體器件的額定值和特性及測量方法基本原理》

IEC-6146《工業和運輸上應用的半導體功率變換器》

IEC 62271 《高壓開關設備和控制設備》

IEC 6947 《低壓開關設備和控制設備》

IEC 6694 《高壓開關設備和控制設備標準的通用條款》

IEC 6617 《制圖用圖形號》

IEC 6529 《外殼護等（IP 代碼）》

IEC 6466 《高壓緣封閉開關設備的控制設備》

IEC 6446-1999《人機接口標記和鑒別的安全和基本規則.用顏色和數字對導體的鑒別》

IEC 6445-1999《人機接口、作標記和識別的基本與安全原則.電器端子和用相應號標志的接線端子的識別方法（包括字母數字標志識別通則）》

IEC 6439《低壓開關設備和控制設備組件》

IEC 642-199《高壓交流開關熔斷器》

IEC 6298 《額定電壓1kV 以上52kV及以下交流金屬封閉開關設備和控制設備》

IEC 6269 《低壓熔斷器》

IEC 6255 《電氣繼電器》

IEC 6146 《半導體變流器》

IEC 673 《人機接口、標記和識別的基礎和安全原理.指示設備和調節器用編碼原理》

IEC 656 《交流高壓斷路器》

GB/T 14549-1993《電能質量公用電網諧波》

 GB396-91 3 ～ 35 kV交流金屬封閉開關設備

 GB1984-89 交流高壓斷路器

 GB/T1122-89 高壓開關設備通用條件

 GB128-98 電流互感器

 IEC298 額定電壓1kV以上至52kV的金屬封閉交流開關設備和控制設備

 Q/HP 1-25          《中壓交流電動機固態軟起動裝置》

 GB/T 1122-1999   《高壓開關設備和控制設備標準公用要求》

 GB／T2423.4－1993      《電工電子產品基本環境試驗規程試驗Db：交變濕熱試驗方法》

 ／T 1251－21      《交流電動機電力電子軟起動裝置》

 GB／T 13422 －1992     《半導體電力變流器電器試驗方式》

 GB／T 14549－93        《電能質量公用電網諧波》

 GB／T 17626.14－2   《電磁兼容試驗和測量電壓波動試驗

2.5高壓固態軟起動一體柜柜體結構

2.5.1柜體門板采用冷軋鋼板噴塑，隔板材料采用敷鋁鋅板，板厚均不小于2mm。柜體護等為IP42，能承受運輸、安裝及電氣短路等破壞。

2.5.2柜體進線方式：電纜下進下出。

2.5.3柜體前后都裝設標示銘牌，銘牌采用螺栓或鉚釘固定，禁止采用粘結方式，柜內元器件應用銘牌作出標記。

2.5.4柜體內各個元器件和端子排的布置以及走線應整齊美觀，應采用立體式布置、模塊化設計，高、低壓部分采用光纖連接并分開布置，高壓主回路連接采用銅排。

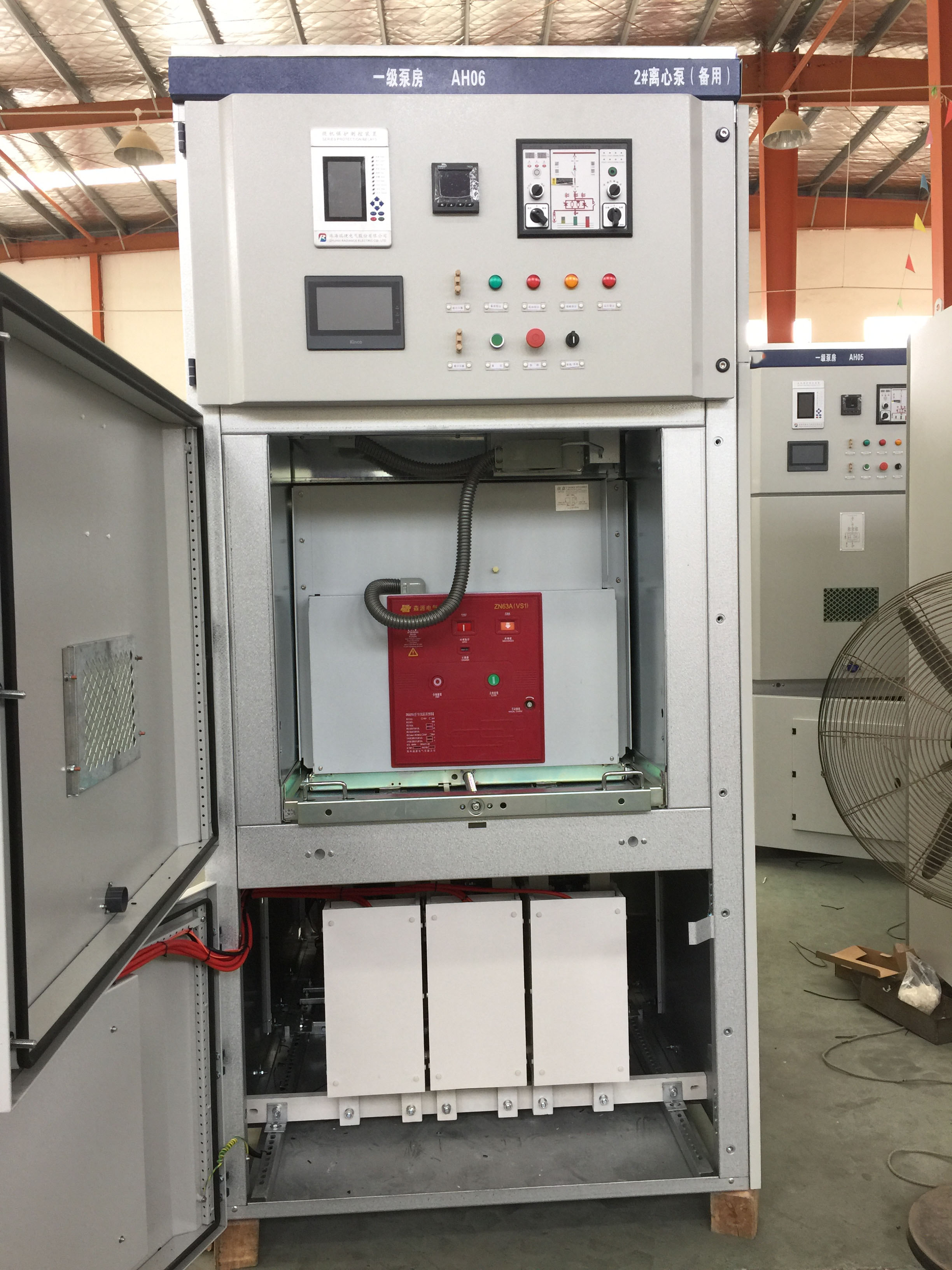

地區高原型高壓固態軟起動一體柜設備圖片為：
