高壓固態軟起動柜的一種是只作為啟動來用的設備,需與高壓開關運行柜配套使用。

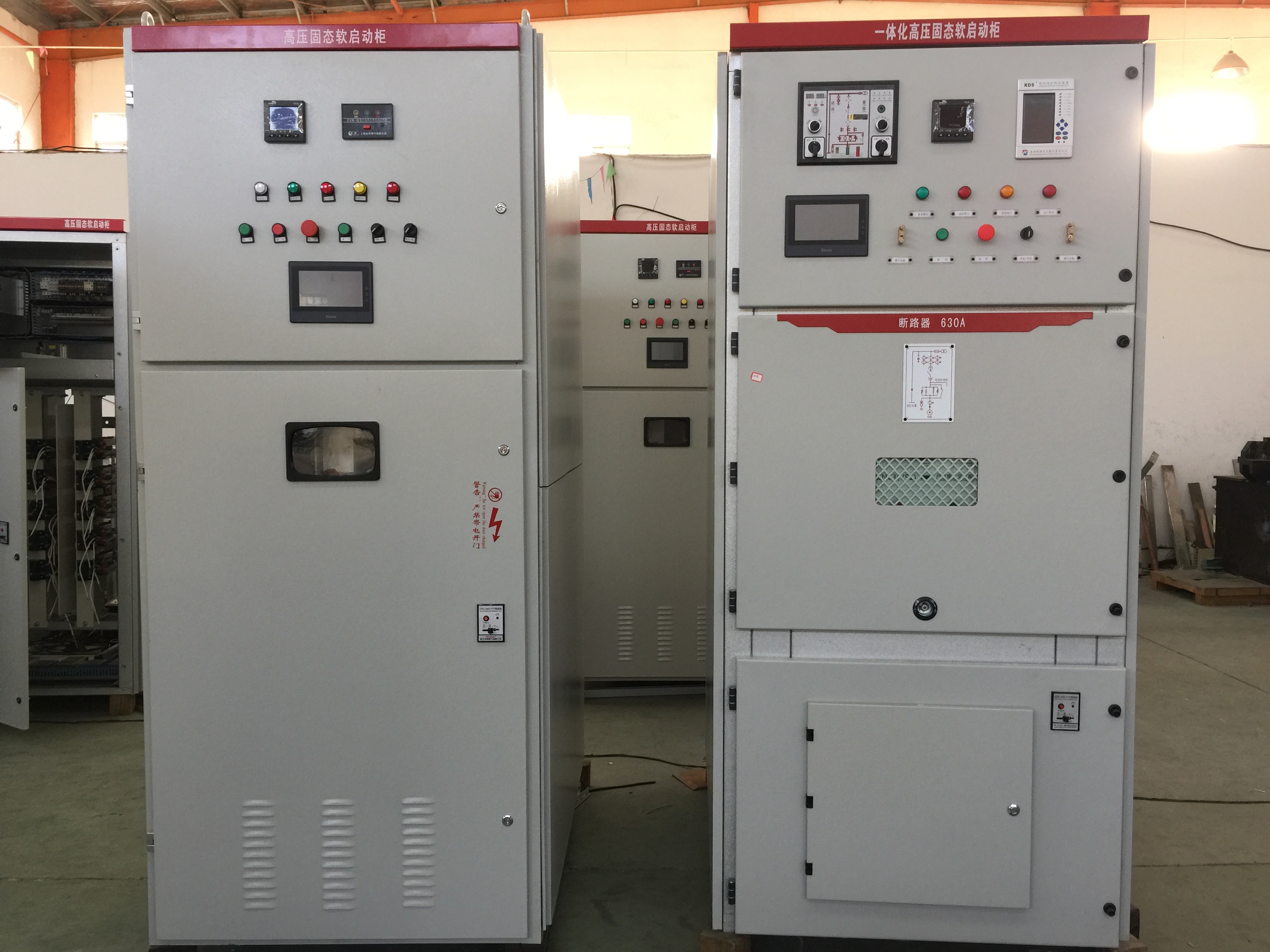

例圖如下圖左:
高壓固態軟起動柜的二種是一體化高壓固態軟起動柜的設計需要接入輸入、輸出高壓電力電纜和控制電纜,便可投入運行。設備在出廠前都進行整體設計,并出具測試報告。
例圖入下圖右:
高壓固態軟起動柜需具有以下可調保護功能,包括:過載,瞬時過電流,欠電流,欠壓/過壓、缺相、相序,反相、不平衡電流、接地、晶閘管短路、軟起動器溫、電機過載、電機堵轉、起動次數過多、起動時、電流失衡,頻率,輔助跳閘A,輔助跳閘B,啟動時,通訊故障,電源/時鐘故障,SCR溫度,接地故障,掉相,掉電源,未檢測到電機.
高壓固態軟起動柜控制回路能接入多路開關量輸入點:手動起動、手動停止、急??刂啤?fù)位及聯鎖停機信號等。軟起動器還能輸出多路開關量:運行信號、故障信號、旁路位置信號等,能將跳閘信號輸出至進線接觸器跳閘。開關量輸入、輸出信號都經過端子外引。
高壓固態軟起動柜選型方面
型號 | 電壓等級 | 額定電流 | 柜體尺寸 | ||
(kV) | (A) | 高mm | 寬mm | 深mm | |
SYGR-350/3 | 3 | 80 | 2300 | 1000 | 1500 |
SYGR-650/3 | 3 | 160 | 2300 | 1000 | 1500 |
SYGR-900/3 | 3 | 220 | 2300 | 1250 | 1500 |
SYGR-1150/3 | 3 | 280 | 2300 | 1250 | 1500 |
SYGR-1500/3 | 3 | 360 | 2300 | 1250 | 1500 |
SYGR-1500以上 | 3 | >360 | 預定 | ||
SYGR-700/6 | 6 | 80 | 2300 | 1000 | 1500 |
SYGR-1300/6 | 6 | 160 | 2300 | 1000 | 1500 |
SYGR-1800/6 | 6 | 220 | 2300 | 1000 | 1500 |
SYGR-2300/6 | 6 | 280 | 2300 | 1000 | 1500 |
SYGR-3150/6 | 6 | 360 | 2300 | 1000 | 1500 |
SYGR-3000/6以上 | 6 | >360 | 預定 | ||
SYGR-850/10 | 10 | 60 | 2300 | 1000 | 1500 |
SYGR-1100/10 | 10 | 80 | 2300 | 1000 | 1500 |
SYGR-2000/10 | 10 | 140 | 2300 | 1000 | 1500 |
SYGR-2200/10 | 10 | 160 | 2300 | 1000 | 1500 |
SYGR-2750/10 | 10 | 200 | 2300 | 1000 | 1500 |
SYGR-3050/10 | 10 | 220 | 2300 | 1000 | 1500 |
SYGR-3800/10 | 10 | 280 | 2300 | 1000 | 1500 |
SYGR-5000/10 | 10 | 360 | 2300 | 1000 | 1500 |
SYGR-5000/3以上 | 10 | >360 | 預定 |
