可頻繁起動的高壓固態軟啟動柜 10KV高壓固態軟起動柜 是采用國產晶閘管或者abb晶閘管平均分壓的形式,實現了鼠籠式電機的軟起動和軟停車功能。高壓固態軟啟動柜主要用于水利水電、化肥廠、礦山等企業的各種泵類負載或風機類負載.本文報價為小規格常規價格,具體報價可以根據用戶的現場工況和器件要求有所波動,如果您想咨詢或了解更多的晶閘管軟啟動柜,我們竭誠為您提供滿意的售前售后服務!
小張向您介紹高壓固態軟起動柜產品適用場地,湖北襄陽起源地,軟起動設備發源基地。詳情請咨詢廠家。
高壓固態軟起動柜產品簡介
高壓固態軟起動柜是高壓交流電動機起動的設備,它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。SYGR系列高壓固態軟起動裝置是由多個晶閘管串并聯而成,通過控制晶閘管的觸發角來控制輸出電壓的大小,可以使電機起動過程中不同電壓和電流要求。在電機起動過程中,SYGR系列高壓固態軟起動裝置按照預先設定的起動曲線,增加電機的端電壓,使電機平滑加速,從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動到正常轉速后,旁路真空接觸器或斷路器接通,電機起動完成。電機運行過程中,軟起動裝置繼續監控電機,實時測量電機電流、電壓,并提供各種故障保護。
高壓固態軟起動柜性能指標
小張向您介紹高壓固態軟起動柜產品適用場地,湖北襄陽起源地,軟起動設備發源基地。詳情請咨詢廠家。
高壓固態軟起動柜產品簡介
高壓固態軟起動柜是高壓交流電動機起動的設備,它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。SYGR系列高壓固態軟起動裝置是由多個晶閘管串并聯而成,通過控制晶閘管的觸發角來控制輸出電壓的大小,可以使電機起動過程中不同電壓和電流要求。在電機起動過程中,SYGR系列高壓固態軟起動裝置按照預先設定的起動曲線,增加電機的端電壓,使電機平滑加速,從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動到正常轉速后,旁路真空接觸器或斷路器接通,電機起動完成。電機運行過程中,軟起動裝置繼續監控電機,實時測量電機電流、電壓,并提供各種故障保護。
高壓固態軟起動柜性能指標
類別 | 說明 |
交流電壓 | AC3kV/6kV/10kV,±10%-15%; |
負載類型 | 三相高壓交流異步電機、同步電機 |
頻率 | 50Hz/60Hz ± 2Hz |
主回路組成 |
3kV,12SCRS;6kV,18SCRS;10kV,30SCRS; |
瞬時過壓保護 | 均壓保護器和阻容吸收網絡 |
冷卻方式 | 自然冷卻 |
控制方式 | 三線制 |
環境條件 | 環境溫度:-10-40℃,海拔:不過2000米,相對濕度:不過85% |
高壓固態軟起動柜工作原理
圖1.1 高壓軟起動器原理框圖
軟起動裝置檢測到外部起動命令時,由微處理器檢測到同步信號后,對主回路可控硅相位角觸發進行控制,逐漸增加電機端的電流和電壓,從而平滑起動電機。在此過程中,RC阻容吸收單元吸收可控硅反向關斷時的電壓;均壓電阻擎制可控硅電壓,串聯回路中每只可控硅電壓相等。光纖觸發控制器與高壓可控硅之間的電氣,同時觸發信號不受電磁干擾。
4、控制系統
SYGR系列高壓固態軟起動器控制系統由微控制器、脈沖放大、取能觸發三部分組成。
- 微控制器部分
顯示屏選用觸摸屏,內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等。可進行參數設置及顯示。
- 脈沖放大部分
- 取能觸發部分

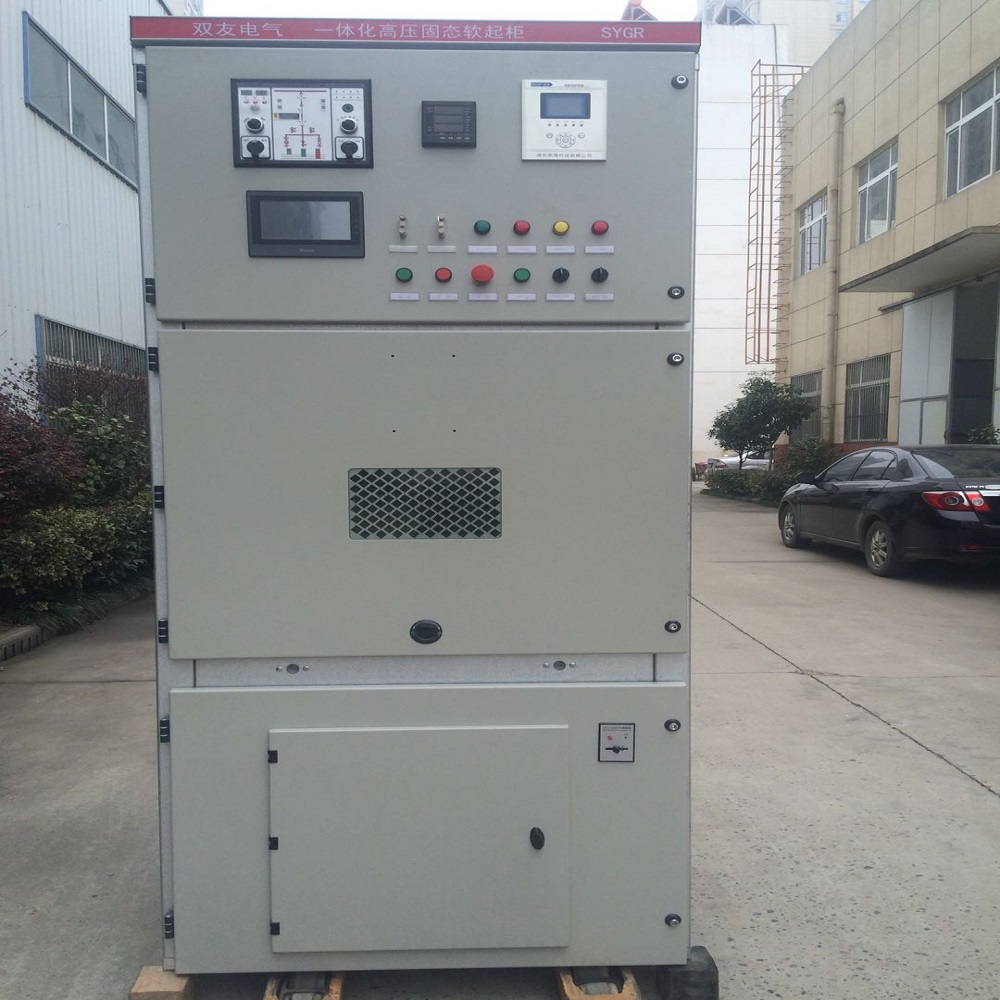

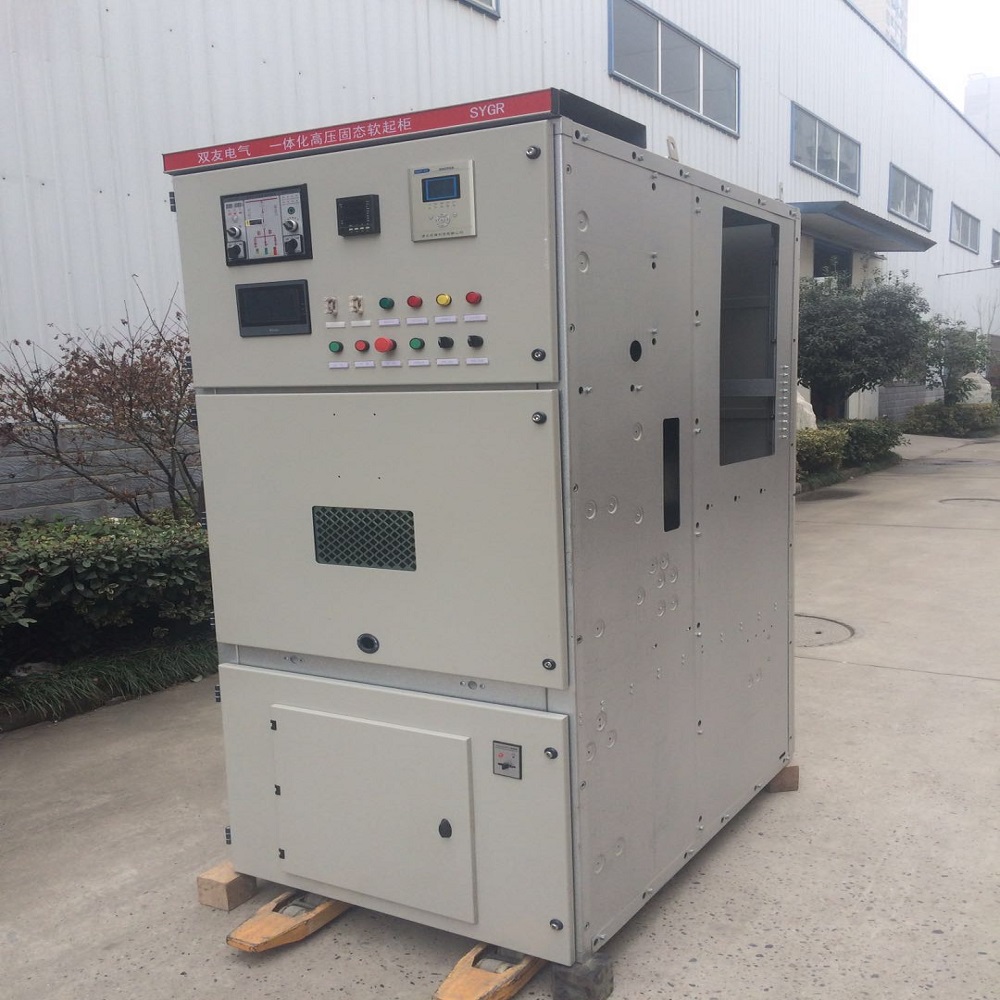

三合一高壓固態軟起動柜
