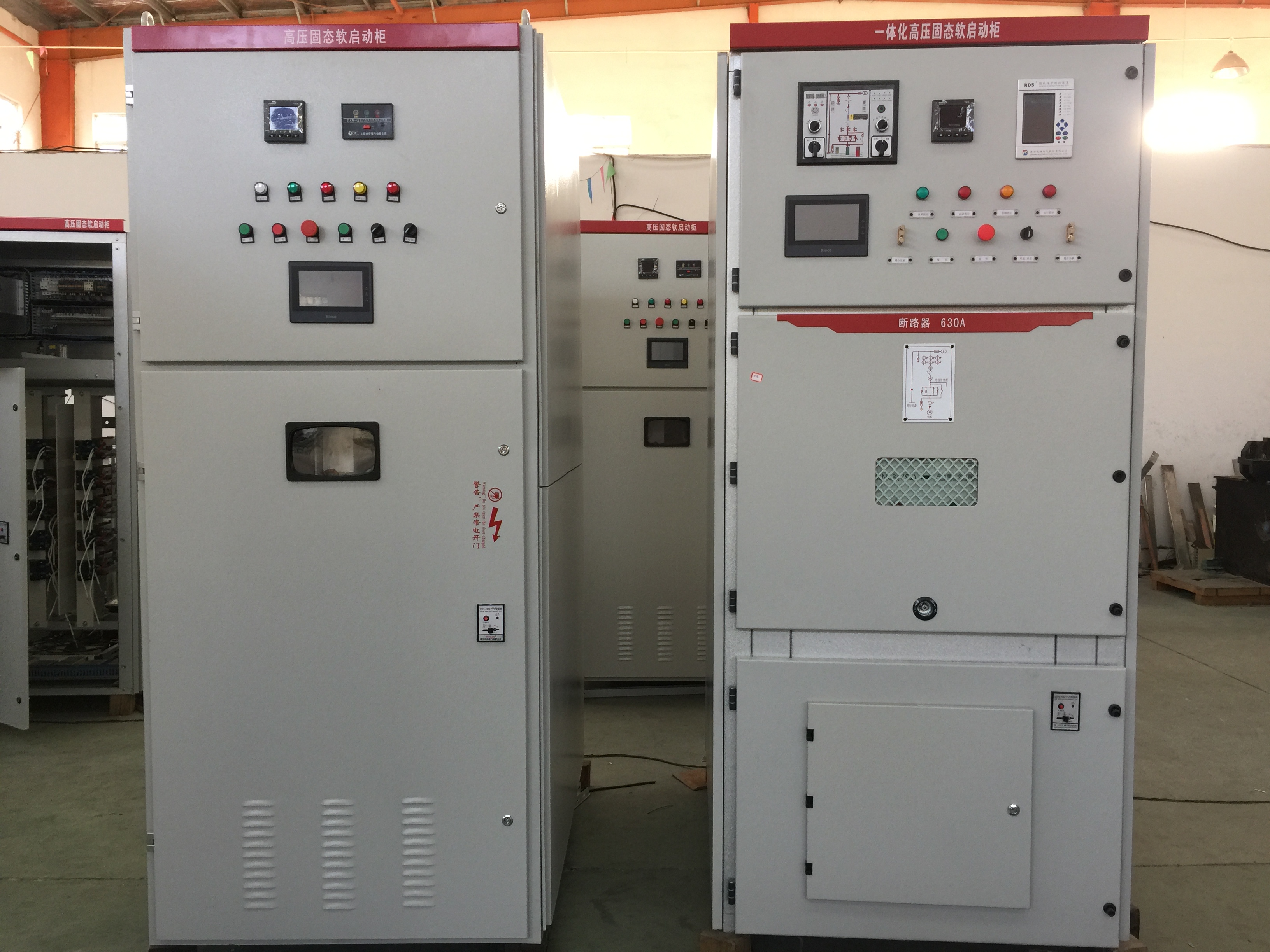

水利泵站型10kv高壓固態軟起動柜介紹

隨著高壓電動機的應用普及，10kv高壓固態軟起動柜的需要也隨之越來越多，下面為您介紹下都有那些方面會用到10kv高壓固態軟起動柜，使用10kv高壓固態軟起動柜有的性能！

10kv高壓固態軟起動柜性能指標

交流電壓 AC3kV/6kV/10kV，±10%-15%；

負載類型 三相高壓交流異步電機、同步電機

頻率 50Hz/60Hz ± 2Hz

主回路組成 3kV,12SCRS；6kV,18SCRS；10kV，30SCRS；

瞬時過壓保護 均壓保護器和阻容吸收網絡

冷卻方式 自然冷卻

控制方式 三線制

環境條件 環境溫度：-10-40℃，海拔：不超過2000米，相對濕度：不超過85%

10kv高壓固態軟起動柜的控制系統

SYGR系列10kv高壓固態軟起動柜控制系統由微控制器、脈沖放大、取能觸發三部分組成。

1）微控制器部分

微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。

顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M行參數設置及顯示。

2）脈沖放大部分

脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣。

3）取能觸發部分

脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣。

SYGR系列10kv高壓固態軟起動柜主要一次器件包括：真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互感器、高壓電壓互感器、軟起動控制器、電源模塊等。啟動裝置內部結構簡單，各部分模塊化，維護檢修簡單方便。

SYGR系列10kv高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。

10kv高壓固態軟起動柜詢價需知參數：

電動機功率，電動機電壓，電動機負載。如有疑問請聯系10kv高壓固態軟起動柜廠家。
