高壓電動機分為三相異步電動機和同步電機,
其中三相異步電動機又分為繞線式和鼠籠式。
鼠籠式和同步電動機采用高壓固態軟起動和高壓液態軟起動柜,繞線電動機采用液態軟啟動柜。
不管什么電機采用什么樣的啟動方式,液態軟起動和固態軟起動的在國內都已經比較成熟了,操作簡單。
繞線式電動機和鼠籠式電動機采用的液體電阻啟動柜形態不同:

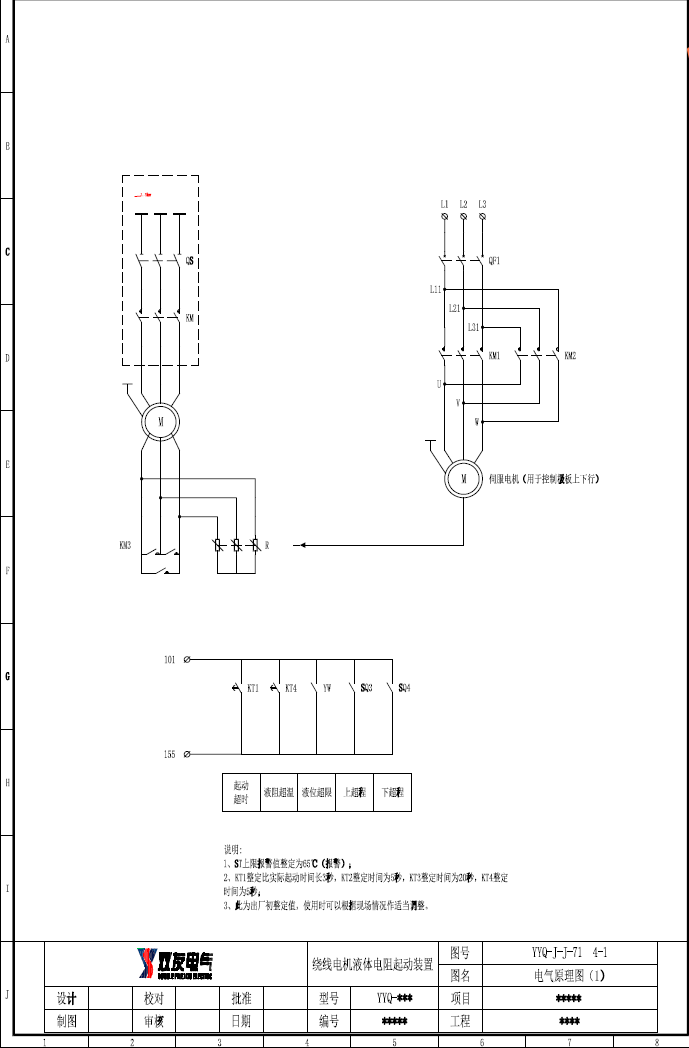

1.繞線式電動機的液體電阻啟動柜,體積小,啟動電流是額定電流的1.3倍,串在電動機的轉子側(一次圖參照圖1)
圖一

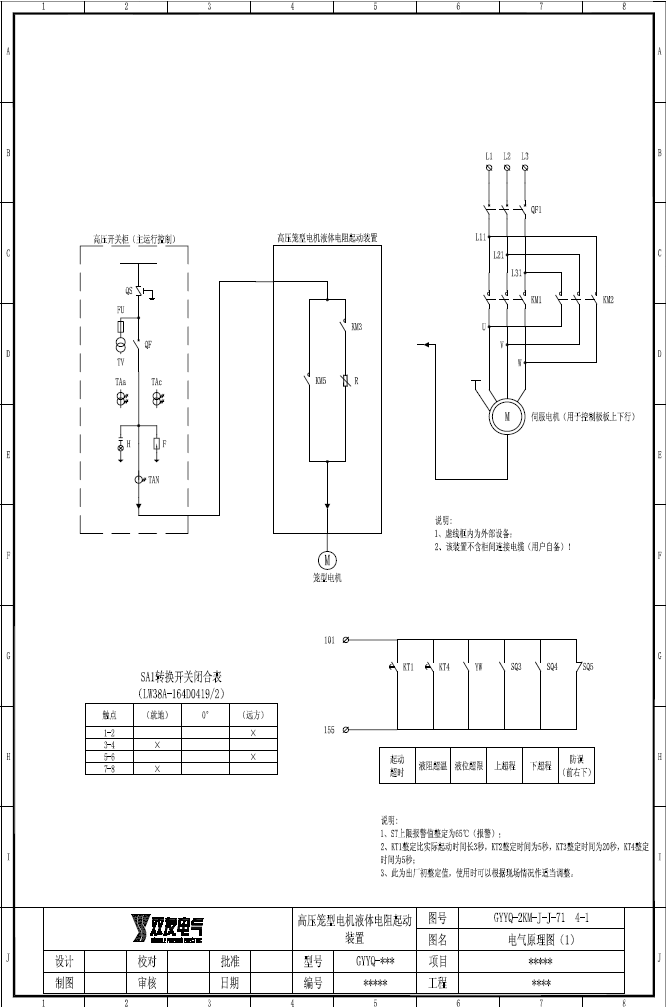

2.鼠籠式電動機的液體電阻啟動柜,體積大,啟動電流是額定電流的3-4倍,串在電動機的轉子側(一次圖參照圖2)圖二
